20BYG 混 合 式 高 转 矩 步 进 电 机 系 列

步距角              1.8°                                  温升       80℃ Max.(,2 phase on)

步距角精度         ±5%（full step,no load）            绝缘电阻          500VDC  100MΩ Min

轴向间隙          0.08Max.(450 g-load)                 绝缘强度          500VAC for one minute

径向跳动          0.02mm  Max.(450 g-load)            环境温度          -45℃~ +105℃

绝缘等级          B                                 ★电压：2.6V—36V（视具体工作状况给定）

技 术 数 据：

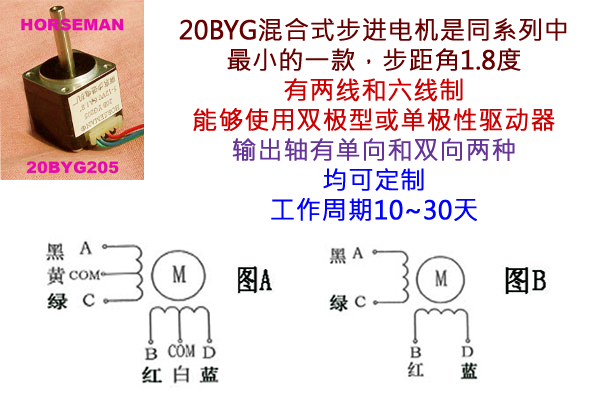

序 号	型   号	相数	电压	电流	电阻	电感	保 持 转 矩	重量	接线图	机身长度
	规   格		V	A	Ω	mH	g.cm	kg		mm
1	20BYG28-4	2	4.8	0.2	24	8.0	160	0.05	B	28
2	20BYG30-6	4	5.75	0.5	11.5	1.7	180	0.06	A	30
3	20BYG33-4	2	3.9	0.6	6.5	2.2	200	0.07	B	33
4	20BYG38-4	2	10	0.6	10	5.5	400	0.08	B	38
