半空型增量式旋转编码器

信息内容

HSM38H旋转编码器

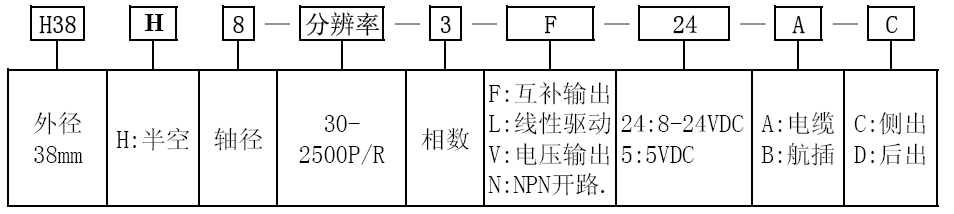

型号说明：（以旋转编码器外壳标签为准）

HSM38Hxinghao
电气参数：

产品类型

增量式

电源电压

5VDC,8-24VDC

消耗电流

≤50mA

响应频率

200KHz

输出电压

H:Vcc-0.7,L:0.5V

输出形式

F,L,V,N

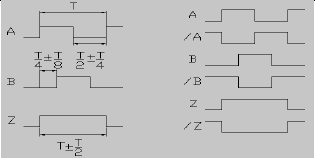

输出波形

机械及环境参数：

最大转速

5000 RPM

启动扭矩

0.01 Nm

径向负荷

20 N

轴向负荷

10 N

使用温度

—10～+70 ℃

保存温度

—20～+80 ℃

使用湿度

≤85% RH

抗冲击

3D×2次1000m/S2

抗震动

100m/S2 3D×30分钟

防护等级

IP54,或定做

产品重量

0.3Kg

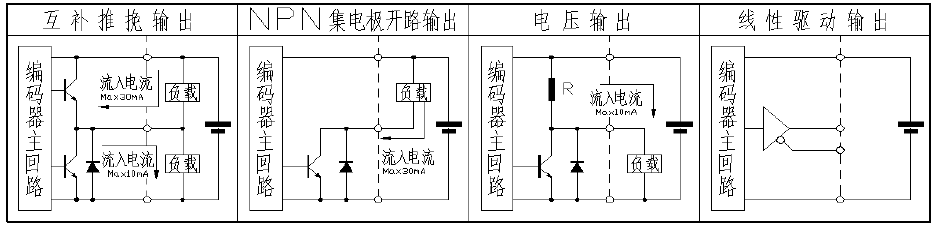

电路输出接线图：

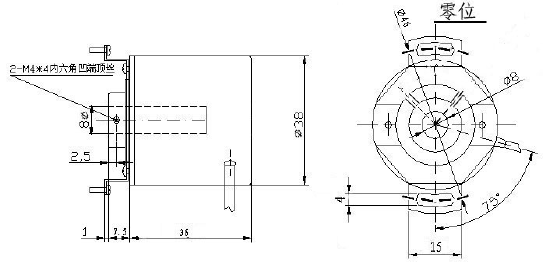

安装图：
