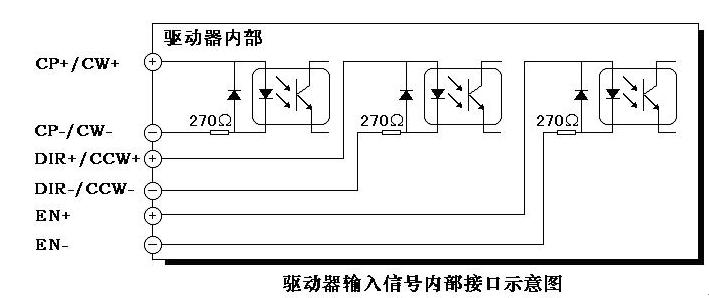

4.1脉冲信号CP

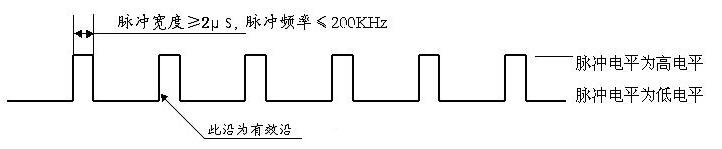

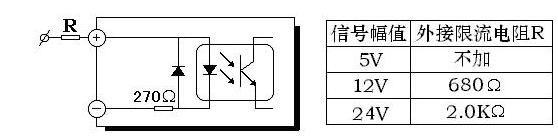

      步进脉冲信号CP用于控制步进电机的位置和速度，也就是说：驱动器每接受一个CP脉冲就驱动步进电机旋转一个步距角(细分时为一个细分步距角)，CP脉冲的频率改变则同时使步进电机的转速改变，控制CP脉冲的个数，则可以使步进电机精确定位。这样就可以很方便的达到步进电机调速和定位的目的。本驱动器的CP信号为低电平有效，要求CP信号的驱动电流为8-15mA，对CP的脉冲宽度也有一定的要求，一般不小于2μS（参见下图）。

4.2方向电平DIR

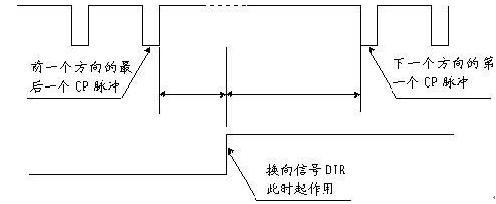

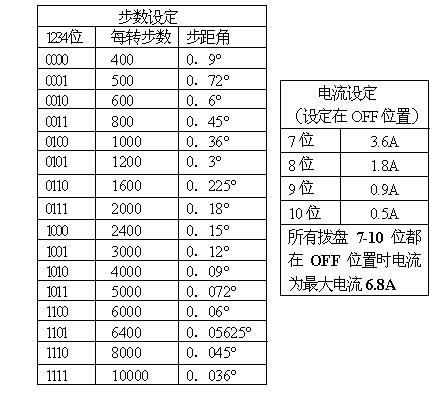

    方向电平信号DIR用于控制步进电机的旋转方向。此端为高电平时，电机一个转向；此端为低电平时，电机为另一个转向。此种换向方式，我们称之为单脉冲方式。另外，还有一种双脉冲换向方式：驱动器接受两路脉冲信号（标注为CW和CCW）当其中一路（如CW）有脉冲信号时，电机正转运行，当另一路（如CCW）有脉冲信号时，电机反转运行。由拨位开关第5位决定使用何种状态。电机换向必须在电机停止后再进行，并且换向信号一定要在前一个方向的最后一个CP脉冲结束后以及下一个方向的第一个CP脉冲前发出（参见下图）。

4.3使能信号EN

     当驱动器上电后，步进电机处于锁定状态（未施加CP脉冲时）或运行状态（施加CP脉冲时），但用户想手动调整电机而又不想关闭驱动器电源，怎么办呢？这时可以用到此信号。当此信号起作用时（低电平有效），电机处于自由无力矩状态；当此信号为高电平或悬空不接时，取消脱机状态。此信号用户可选用，如果不需要此功能，此端不接即可。
